踏步板

更新：2017-4-3 21:37:08 點擊：

產品品牌景頌
產品型號踏步板

產品介紹

踏步板又叫鋼梯板，用負載扁鋼和橫桿按一定間距進行交叉排列，并焊接成中間帶有方形網孔的一種鋼格板制品。根據安裝方式，一般的有焊接固定和螺栓固定兩大類型，直接焊接到龍骨上的，不需要加踏步板的側板，相對比較經濟耐用但是不易拆解，螺栓固定的踏步板兩邊需要加厚的側板，在側板上打眼。踏步板安裝是直接由螺栓固定，可重復回收再利用。

踏步板的型號

我廠生產的踏步板根據有無前護板和與梯梁聯接方式分為4種：T1，T2，T3，T4，踏步板型式見下圖：

型式	結構特點

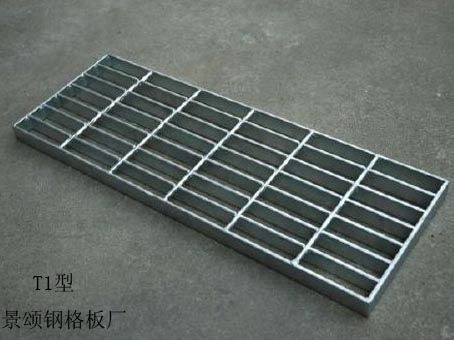

T1	用于焊接安裝，兩端邊板采用與承載扁鋼相同的扁鋼包邊，沒有前護板。

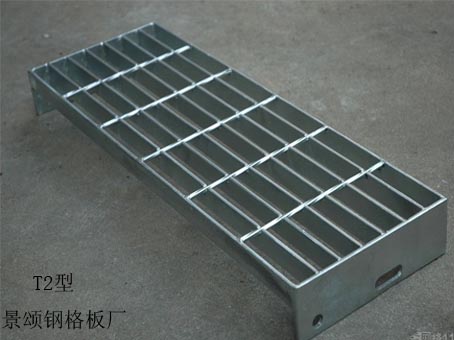

T2	用于螺栓安裝，兩端邊板采用55x5扁鋼包邊開孔，沒有前護板。

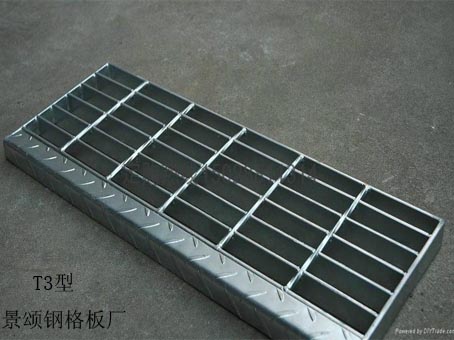

T3	用于焊接安裝，兩端邊板采用與承載扁鋼相同的扁鋼包邊，有前護板。

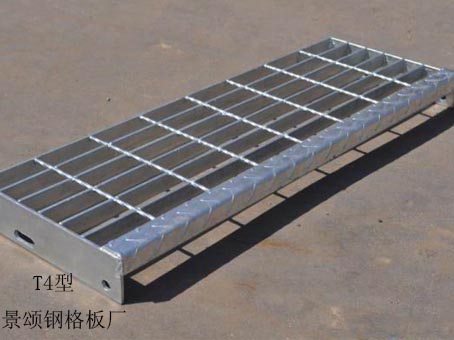

T4	用于螺栓安裝，兩端邊板采用55x5扁鋼包邊開孔，有前護板。

從經濟角度考慮，建議盡可能采用模數寬度（系列1采用125、155、185、215、245、275，系列2采用125、165、205、245、275mm等）為100mm倍數長度（如500、600、700、800、900、1000、1200mm等）。

踏步板型式和尺寸

1、常用樓梯寬度為700mm．800mm，900mm；最小寬度為600mm，最大寬度不宜大于1200mm。
2、對于單人通過的樓梯，其兩斜梁或護欄之間的寬度應不小于600mm。
3、當樓梯頻繁地承受幾個人同時交叉通過或用作人員的撤離路線時，梯寬應增加到l200mm。
4、面積上；當寬度大于1200mm，在每對稱的600mm處加荷載1.5KN，樓梯踏板的撓度應不超過跨距的1／500。
5、樓梯踏板和梯段平臺應具有良好的防滑性能。
6、相鄰的上下兩塊樓梯踏步板的垂直投影的搭接部分應不小于10mm。
7、踏步板與梯梁的連接采用焊接或螺栓固定，如圖所示。采用螺栓固定時，螺栓規格不得小于M10。

螺栓安裝焊接安裝

8、踏步板采用螺栓連接的端邊板尺寸t安裝孔A尺寸見圖2。注：安裝孔也可選用 2514 的長圓孔．以便于安裝。

圖2 端邊板尺寸 t 安裝孔 A 的尺寸

9、踏步板的端邊板應與每根承載扁鋼單面滿焊，焊縫為不小于3mm的貼角焊；如有前護板，必須貫穿整個踏步板，前護板寬度應不小于25mm。

10、踏步板允許偏差應符合圖3的規定

圖3 踏步板長、寬偏差及端邊板垂直偏差

踏步板推薦長度與寬度

踏步板推薦寬度（5mm厚扁鋼）
T1--T4 間距30mm	125	155	185	215	245	275	305
T1--T2 間距40mm	125	165		205	245	285	325
T3--T4 間距40mm	115	155		195	235	275	315
T1--T2 間距60mm			185		245		305
T1--T2 間距60mm		155		205		275

推薦踏步板的最大長度
扁鋼尺寸	25x3	25x5	32x5	40x5
間距30mm	550	900	1300	1600
間距40mm	450	750	1200	1500
間距60mm		550	850	1350

踏步板型號規格理論重量表

	T1型號			T2型號
規格型號	外形尺寸	重量	規格型號	外形尺寸	重量
253/30/100	125*600	1.89	253/30/100	215*800	5.05
255/30/100	125*600	3.16	255/30/100	215*800	7.74
303/30/100	125*600	2.24	303/30/100	215*800	5.79
325/30/100	125*600	4.01	325/30/100	215*800	9.52
253/30/100	125*700	2.18	253/30/100	215*900	5.53
255/30/100	125*700	3.66	255/30/100	215*900	8.53
303/30/100	125*700	2.59	303/30/100	215*900	6.36
325/30/100	125*700	4.63	325/30/100	215*900	10.52
253/30/100	125*800	2.48	253/30/100	245*600	4.63
255/30/100	125*800	4.15	255/30/100	245*600	6.94
303/30/100	125*800	2.94	303/30/100	245*600	5.27
325/30/100	125*800	5.26	325/30/100	245*600	8.48
253/30/100	125*900	2.78	253/30/100	245*700	5.17
255/30/100	125*900	4.64	255/30/100	245*700	7.84
303/30/100	125*900	3.29	303/30/100	245*700	5.9
325/30/100	125*900	5.88	325/30/100	245*700	9.61
253/30/100	155*600	2.28	253/30/100	245*800	5.71
255/30/100	155*600	3.81	255/30/100	245*800	8.73
303/30/100	155*600	2.7	303/30/100	245*800	6.54
325/30/100	155*600	4.83	325/30/100	245*800	10.74
253/30/100	155*700	2.63	253/30/100	245*900	6.25
255/30/100	155*700	4.4	255/30/100	245*900	9.62
303/30/100	155*700	3.12	303/30/100	245*900	7.18
325/30/100	155*700	5.58	325/30/100	245*900	11.86
253/30/100	155*800	2.99	253/30/100	275*600	5.17
255/30/100	155*800	5	255/30/100	275*600	7.74
303/30/100	155*800	3.54	303/30/100	275*600	5.87
325/30/100	155*800	6.33	325/30/100	275*600	9.45
253/30/100	155*900	3.35	253/30/100	275*700	5.77
255/30/100	155*900	5.59	255/30/100	275*700	8.73
303/30/100	155*900	3.97	303/30/100	275*700	6.58
325/30/100	155*900	7.08	325/30/100	275*700	10.7
253/30/100	185*600	2.66	253/30/100	275*800	6.37
255/30/100	185*600	4.46	255/30/100	275*800	9.72
303/30/100	185*600	3.16	303/30/100	275*800	7.29
325/30/100	185*600	5.65	325/30/100	275*800	11.95
253/30/100	185*700	3.08	253/30/100	275*900	6.97
255/30/100	185*700	5.15	255/30/100	275*900	10.71
303/30/100	185*700	3.65	303/30/100	275*900	8
325/30/100	185*700	6.53	325/30/100	275*900	13.21
253/30/100	185*800	3.5	253/30/100	245*1000	6.79
255/30/100	185*800	5.85	255/30/100	245*1000	10.51
303/30/100	185*800	4.15	303/30/100	245*1000	7.81
325/30/100	185*800	7.4	325/30/100	245*1000	12.99
253/30/100	185*900	3.92	253/30/100	275*1000	7.57
255/30/100	185*900	6.54	255/30/100	275*1000	11.71
303/30/100	185*900	4.64	303/30/100	275*1000	8.7
325/30/100	185*900	8.28	325/30/100	275*1000	14.46
